一、用途及適用范圍

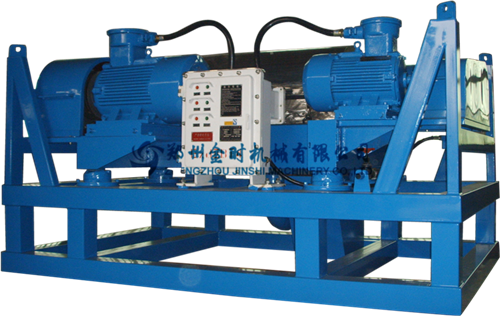

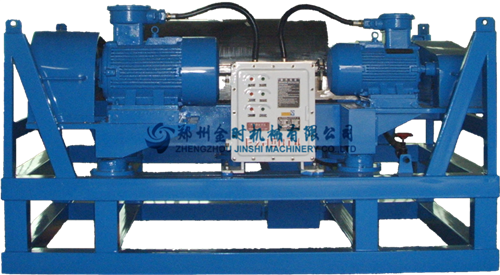

臥式螺旋卸料沉降離心機，是主要用于對石油鉆井液進行固-液分離的專用設備。該機是在吸收國內外離心機優點的基礎上，根據我國石油鉆井高速發展，需要大處理量的離心機而開發的新產品。該機在輕質泥漿系統中最大處理量為60m3/h。在加重泥漿體系中處理量應適當降低，在加重泥漿體系中能快速地回收重晶石等加重成分，迅速降低泥將比重。在鉆深井、復雜井時能快速有效的清除有害固相，它與高速離心機配套組合使用能收到更加理想的效果。同時，該機還具有對物料適應性強，連續運行，操作簡單，安裝方便，運行費用低，占用面積小等顯著優點。
本機屬沉降型，是利用沉降原理對懸浮液中的固－液相進行分離。懸浮液由進料管進入螺旋推料器經加速器加速后進入轉鼓，在離心力的作用下固相被拋向轉鼓內壁。螺旋葉片將固相沉渣推向轉鼓小端，從排渣口排出。較輕的液相，則在轉鼓內環不斷被沉清，流向轉鼓大端，由溢流口排出。如此不斷進行，達到了固－液相連續分離的目的。
二、結構特點
離心機實現固液分離主要在轉鼓內進行。轉鼓、螺旋推料器、差速器等組成了旋轉組合體，由兩主軸承支承，軸承座水平固定在機座上。螺旋推料器通過深溝球軸承和一對圓錐滾子軸承同心安放在轉鼓內。螺旋推料器通過花鍵軸與差速器花鍵套相聯。主電機通過皮帶輪與液力偶合器相聯，并由主皮帶輪將動力傳至轉鼓。副電機通過付皮帶輪將動力傳至差速器與第一級太陽輪相聯。
三、技術參數
規格型號 Model | GLW355×1280-N | GLW450×1260-N | LW500×1000-N | GLW500×1250-N |
轉鼓直徑(mm) Diametet of Revolving Drum | 355 | 450 | 500 | 500 |
轉鼓長度(mm) Length of Revolving Drum | 1280 | 1260 | 1000 | 1250 |
長徑比(i) Rate of Length versus Diameter | 3.6 | 2.8 | 2 | 2.5 |
最高轉速(r/min) Maximum speed | 2500~3200 | 2400~3000 | 1600~1800 | 2400~2800 |
分離因素(Fr) Separation Factor | 2035 | 2266 | 1100 | 2195 |
最大處理量(m3/h) Capacity | 10~20 | 30-40 | 40~60 | 35~50 |
最小分離點(μm) Min separating point | 2 | 2 | 5 | 3 |
電機功率(kW) Motor power | 22+7.5 | 37+7.5 | 30+7.5 | 37+11 |
重量(kg) Weight | 2200 | 3000 | 2800 | 3500 |
外型尺寸(mm) Overall dimensions | 3100×1470×1070 | 3100×1500×1070 | 2750×1580×1400 | 3060×1670×1400 |
類型 Type | 高速防爆雙變頻 Explosion-proof high-speed dual-frequency | 高速防爆雙變頻 Explosion-proof high-speed dual-frequency | 中速 Medium Speed | 高速防爆雙變頻 Explosion-proof high-speed dual-frequency |
